KCT8229D-1
2.4GHz 中高功率 802.11ac 射频前端模组
产品介绍

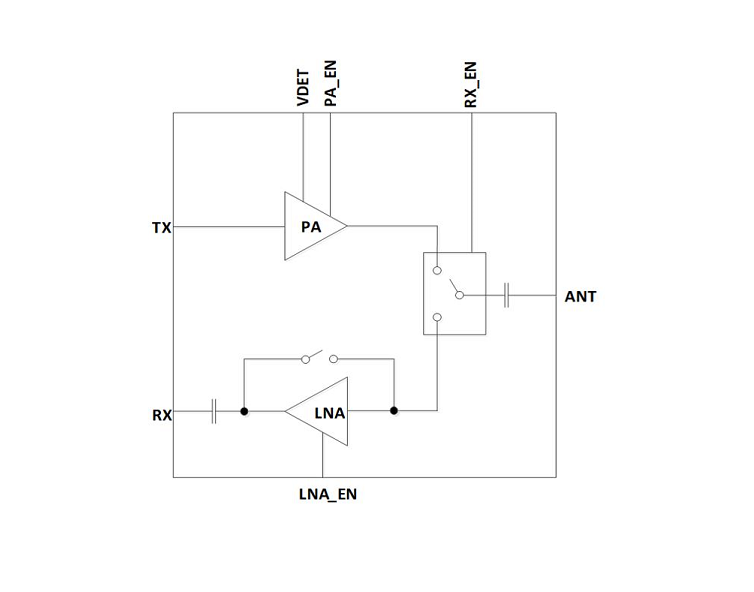

KCT8229D-1 是一款工作频段为 2.4-2.5GHz 的高集成射频前端模组。此产品集成了802.11b/g/n/ac WLAN 系统所需的关键射频功能，如高效率高线性功率放大器 (PA)、包含旁路滤波器 (BP) 的低噪声放大器 (LNA) 、LO 抑制和谐波滤波器, 并且内置直流电压功率检测等功能， KCT8229D-1 是一款高性价比的 Wi-Fi 6 射频前端器件。
PA / LNA+BP / SW 全集成的 802.11ac 射频前端模组
完整的输入输出端匹配方案
内置直流电压功率检测
所有引脚通过 ESD 静电防护标准
极简的外部电路匹配方案
3mm*3mm 超小封装
通过 ROHS 和 REACH 环保认证
产品规格
Integrated high performance 2.4GHz PA, LNA with bypass, and T/R switch
Fully-matched input and output
Integrated Power Detector
Output power: +22.5dBm @ DEVM=-35dB, VHT40/MCS9, 5V
+23.5dBm @ DEVM=-30dB, HT20/MCS7, 5V
Transmit gain: 28dB at 5V
Receive gain: 15dB at 5V
Noise Figure: 3.4dB at 5V
ESD protection circuitry on all PINs
Minimal External Components Required
Small package: LGA-16L, 2.5×2.5×0.78mm
MSL3, 260oC per JEDEC J-STD-020
RoHS and REACH compliant
